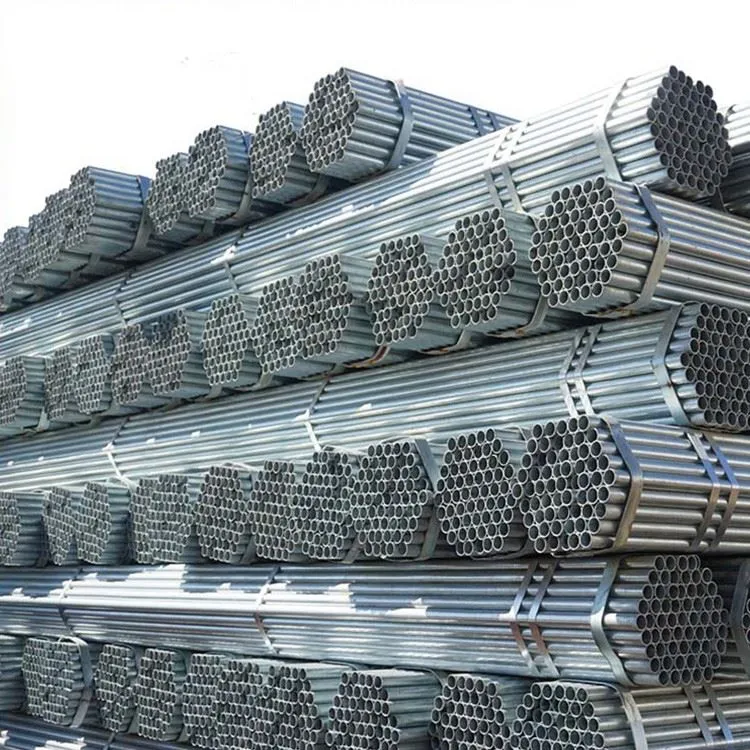

SAE 1026 cauruļu specifikāciju tabula
Izmērs: 6 mm-323,8 mm.
Grafiks: 10-XXS / Thk.
Forma: apaļas vai īpašas sadaļas.
Garums: viens nejaušs garums / dubultā nejauša garums vai pēc klienta faktiskā pieprasījuma.
Novērtējums: SAE 1026 / AISI 1026 / GRADE 1026.
NOM B{0}} 1026. klases mehāniskā uzvedība
Piegriezts pēc garuma AS 1443 klases K1026 bezšuvju caurules no gatavajiem krājumiem
| Īpašības | Metrika | Imperiāls |
| Stiepes izturība | 490 MPa | 71100 psi |
| Ražas spēks | 415 MPa | 60200 psi |
| Tilpuma modulis (tipisks tēraudam) | 140 GPa | 20300 ksi |
| Bīdes modulis (tipisks tēraudam) | 80.0 GPa | 11600 ksi |
| Elastības modulis | 190-210 GPa | 27557-30458 ksi |
| Puasona koeficients | 0.27-0.30 | 0.27-0.30 |
| Pārrāvuma pagarinājums (50 mm) | 15.00% | 15.00% |
| Platības samazināšana | 40.00% | 40.00% |
| Cietība, Brinels | 143 | 143 |
| Cietība, Knoop (pārrēķināts no Brinela cietības) | 163 | 163 |
| Cietība, Rockwell B (pārrēķināta no Brinela cietības) | 78 | 78 |
| Cietība, Vickers (pārrēķināts no Brinela cietības) | 149 | 149 |
ASTM A512 Grade 1026 Izmēri
| Ārējā diametra pielaides apaļām karsti apstrādātām caurulēm A, B, C | ||
|
Ārējā diametra izmēru diapazons, In. (mm) |
Ārējā diametra pielaide, collas (mm) | |
| Vairāk nekā (+) | Zem (-) | |
| līdz 2999 (76.17) | 0.020 (0.51) | 0.020 (0.51) |
| 3.000-4.499 (76.20-114.27) | 0.025 (0.64) | 0.025 (0.64) |
| 4.500–5.999 (114.30–152.37) | 0.031 (0.79) | 0.031 (0.79) |
| 6.000–7.499 (152.40–190.47) | 0.037 (0.94) | 0.037 (0.94) |
| 7.500–8.999 (190.50–228.57) | 0.045 (1.14) | 0.045 (1.14) |
| 9.000–10.750 (228.60–273.05) | 0.050 (1.27) | 0.050 (1.27) |
| A. Diametra pielaide nav piemērojama normalizētiem un rūdītiem vai rūdītiem un rūdītiem apstākļiem.
B. Parasti karsti gatavo cauruļu izmēru diapazons ir no 11⁄2 collas (38,1 mm) līdz 103⁄4 collas (2730 mm) ārējais diametrs ar vismaz sieniņu biezumu. 3 % vai vairāk no ārējā diametra, bet ne mazāks par 0,095 collām (2,41 mm). C. Ir pieejami lielāki izmēri, konsultējieties ar ražotāju par izmēriem un pielaidēm. |
||
UNS G10260 klases caurules izmēru grafika tabula
HF-Hot Finished
CW-Cold strādāja
RT-Rough Turned
G – zeme
SAE J412 Grade 1026 termiskās procedūras
A-rūdīts
N– Normalizēts
QT rūdīts un rūdīts
SR-Stress Relived vai Pabeidziet atkvēlināšanu
